弹簧复位式液压拉伸器

15系列液压螺栓拉伸器

15系列液压螺栓拉伸器是拉伸技术上的革命性突破。它最初是作为重大项目螺栓组合件维修和安装的服务工具问世的,并根据使用频率的要求以成套形式出售或租赁。规格型号涵盖了7/8"至4"范围内的全部螺栓尺寸。

同普通液压螺栓拉伸器相比,它的负载量更高,最大工作压力也更大,可达150Mpa(1500bar),体积也更小。并且这种拉伸器不需要适配器,用于不同螺纹尺寸时只需更换拉伸头和拨圈。

它主要有以下特点:

1、  最大工作压力:150Mpa(1500 bar)

2、  高度更矮

3、  重量更轻

适用于各种工作环境

HF15系列液压螺栓拉伸器结构特点:
1、弹簧自动复位
2、过行程保护
3、专用性强,一种型号可适用多种规格螺栓
4、拥有其他形式拉伸器的各项优点
5、拉伸力范围:155-3834KN
6、适用螺栓:M20
-M115

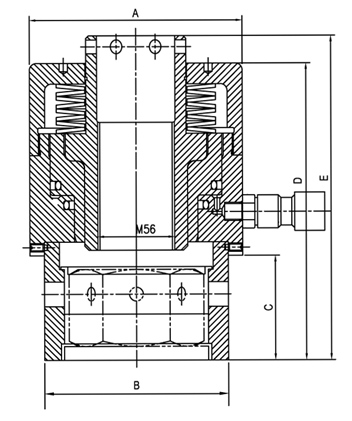

型号

适用螺栓(mm)

最大负载(KN)

尺寸(mm)

重量Kg

A

B

C

D

E

F

HF15-0

M20

155

66.0

25.0

62.0

34.5

91.5

129.0

1.3


M22


66.0

25.0

62.0

34.5

91.5

132.0


HF15-1

M24

282.74

85.0

31.9

68.0

43.0

112.0

155.0

3.5


M24



30.0

75.0

38.0

117.0

161.0



M27









HF15-2

M30

486.67

109.0

30.2

80.0

41.0

120.0

169.30

5.5


M33



36.9

88.0

44.0

123.0

175.0



M36



38.3

96.0

47.0

126.0

181.0



M33



36.9

88.0

44.0

127.0

176.0


HF15-3

M36

661.03

126.0

38.3

96.0

47.0

130.0

182.0

7.0


M39



42.0

96.0

50.4

133.0

184.0



M42



41.1

108.0

53.5

136.0

195.0



M39



42.0

113.0

50.0

134.0

195.0


HF15-4

M42

1048.62

147.0

45.5

3.0

53.5

137.0

202.0

10.0


M45



52.1

118.0

57.0

141.0

208.0



M48



51.0

4.0

60.0

144.0

214.0


HF15-5

M52

1413.72

174.0

52.0

32.0

63.0

152.0

223.0

15.0


M56



58.0

38.0

69.5

158.0

235.0



M56



58.0


69.5

158.0

237.0


HF15-6

M60

1590.43

188.0






17.0


M64



63.2

53.0

76.0

164.0

250.0



M68



76.0

64.0

82.0

170.0

263.0


HF15-7

M72

2061.55

216.0

85.0

57.0

82.0

170.0

263.0

26.0


M76



80.0

80.0

89.0

177.0

276.0



M76



80.0

80.0

89.0

188.0

279.0


HF15-8

M80

2544.69

247.0






29.5


M85



95.0

190.0

95.0

186.0

291.0



M90



102.5

205.0

101.0

192.0

304.0


HF15-9

M95

3325.06

273.0

93.6

200.0

107.0

199.0

318.0

38.0


M100



103.0

210.0

114.0

216.0

345.0



M105









HF15-10

M110

3834

308.0

112.0

225.0

120.0

216.0

353.0

49.0


M115
