双级或多级液压拉伸器

15系列液压螺栓拉伸器

15系列液压螺栓拉伸器是拉伸技术上的革命性突破。它最初是作为重大项目螺栓组合件维修和安装的服务工具问世的,并根据使用频率的要求以成套形式出售或租赁。规格型号涵盖了7/8"至4"范围内的全部螺栓尺寸。

同普通液压螺栓拉伸器相比,它的负载量更高,最大工作压力也更大,可达150Mpa(1500bar),体积也更小。并且这种拉伸器不需要适配器,用于不同螺纹尺寸时只需更换拉伸头和拨圈。

它主要有以下特点:

1、  最大工作压力:150Mpa(1500 bar)

2、  高度更矮

3、  重量更轻

适用于各种工作环境

双级或多级液压拉伸器

在螺栓空间狭窄的工况下,可做成双级或多级形式的液压螺栓拉伸器。

结构特点:

1、 可弹簧或负载复位

2、 过行程保护

3、 拥有其他形式拉伸器的各项优点

4、 拉伸力范围:272-6640KN

5、 适用螺栓:M20-M160

6、 最大工作压力:150Mpa(1500Bar)

型号

纹范围(mm)

最大拉力 (KN)

外形尺寸(mm)

A

B

HF/L15-1-T(Z)

M20-M27

272

68

225

HF/L15-2-T(Z)

M24–M33

384

80

242

HF/L15-3-T(Z)

M27-M39

592

97

285

HF/L15-4-T(Z)

M36-M48

880

114

318

HF/L15-5-T(Z)

M45-M60

1328

145

390

HF/L 15-6-T(Z)

M64-M80

2160

180

514

HF/L 15-7-T(Z)

M80-M120

4880

250

708

HF/L 15-8-T(Z)

M125-M160

6640

330

765


注:1、型号中有(Z)字的为用棘轮扳手上紧方式;

2、型号中的“T”字代表是双级液压拉伸器;

3、外形尺寸A可根据用户的实际工况特殊设计调整;

4、具体事宜和您所在地的JHJX工程师联系。

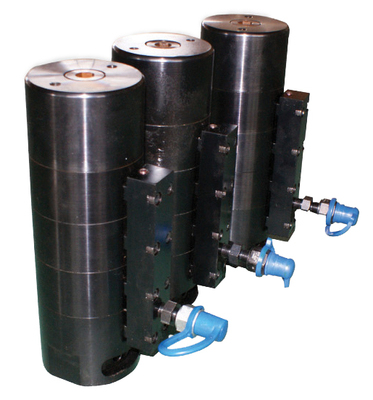

      双级液压拉伸器                       多级液压拉伸器
