15系列液压螺栓拉伸器
15系列液压螺栓拉伸器是拉伸技术上的革命性突破。它最初是作为重大项目螺栓组合件维修和安装的服务工具问世的,并根据使用频率的要求以成套形式出售或租赁。规格型号涵盖了7/8"至4"范围内的全部螺栓尺寸。
同普通液压螺栓拉伸器相比,它的负载量更高,最大工作压力也更大,可达150Mpa(1500bar),体积也更小。并且这种拉伸器不需要适配器,用于不同螺纹尺寸时只需更换拉伸头和拨圈。
它主要有以下特点:
1、 最大工作压力:150Mpa(1500 bar)
2、 高度更矮
3、 重量更轻
适用于各种工作环境
负载复位式液压拉伸器
HL15系列液压螺栓拉伸器结构特点:
1、负载复位
2、过行程保护
3、专用性强,一种型号可适用多种规格螺栓
4、拥有其他形式拉伸器的各项优点
5、拉伸力范围:155-3834KN
6、适用螺栓:M20-M115

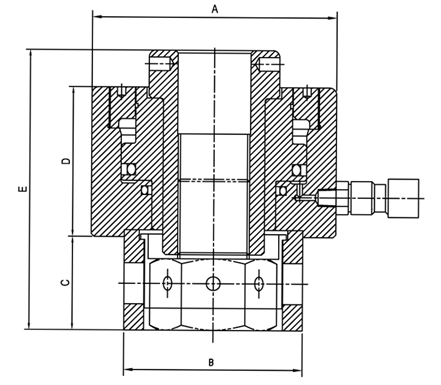

型号 | 适用螺栓(mm) | 最大负载(KN) | 尺寸(mm) | 重量Kg |
A | B | C | D | E | F |
HL15-0 | M20 | 155 | 66.0
| 25.0 | 62.0 | 34.5 | 91.5 | 129.0 | 1.3 |
| M22 |
| 66.0 | 25.0 | 62.0 | 34.5 | 91.5 | 132.0 |
|
HL15-1 | M24 | 282.7 | 85.0 | 31.9 | 68.0 | 43.0 | 123.5 | 167.0 | 3.5 |
| M24 |
|
| 30.0 | 75.0 | 38.0 | 128.6 | 172.0 |
|
| M27 |
|
|
|
|
|
|
|
|
HL15-2 | M30 | 486.7 | 109.0 | 30.2 | 80.0 | 41.0 | 131.6 | 180.0 | 5.5 |
| M33 |
|
| 36.9 | 88.0 | 44.0 | 134.6 | 186.0 |
|
| M36 |
|
| 38.3 | 96.0 | 47.0 | 137.6 | 192.0 |
|
| M33 |
|
| 36.9 | 88.0 | 44.0 | 137.0 | 188.0 |
|
HL15-3 | M36 | 661 | 126.0 | 38.3 | 96.0 | 47.0 | 140.0 | 194.5 | 7.0 |
| M39 |
|
| 42.0 | 96.0 | 50.4 | 143.4 | 196.0 |
|
| M42 |
|
| 41.1 | 108.0 | 53.5 | 146.5 | 207.5 |
|
| M39 |
|
| 42.0 | 113.0 | 50.0 | 149.0 | 207.0 |
|
HL15-4 | M42 | 1048.6 | 147.0 | 45.5 | 3.0 | 53.5 | 152.5 | 213.5 | 10.0 |
| M45 |
|
| 52.1 | 118.0 | 57.0 | 156.0 | 220.0 |
|
| M48 |
|
| 51.0 | 4.0 | 60.0 | 159.0 | 226.0 |
|
HL15-5 | M52 | 1413.7 | 174.0 | 52.0 | 32.0 | 63.0 | 163.0 | 235.0 | 15.0 |
| M56 |
|
| 58.0 | 38.0 | 69.5 | 169.0 | 247.0 |
|
| M56 |
|
| 58.0 |
| 69.5 | 169.4 | 249.0 |
|
HL15-6 | M60 | 1590.4 | 188.0 |
|
|
|
|
| 17.0 |
| M64 |
|
| 63.2 | 53.0 | 76.0 | 175.0 | 262.0 |
|
| M68 |
|
| 76.0 | 64.0 | 82.0 | 181.9 | 275.0 |
|
HL15-7 | M72 | 2061.6 | 216.0 | 85.0 | 57.0 | 82.0 | 182.0 | 275.0 | 26.0 |
| M76 |
|
| 80.0 | 80.0 | 89.0 | 189.0 | 288.0 |
|
| M76 |
|
| 80.0 | 80.0 | 89.0 | 192.5 | 291.5 |
|
HL15-8 | M80 | 2544.7 | 247.0 |
|
|
|
|
| 29.5 |
| M85 |
|
| 95.0 | 190.0 | 95.0 | 198.5 | 303.5 |
|
| M90 |
|
| 102.5 | 205.0 | 101.0 | 204.5 | 316.5 |
|
HL15-9 | M95 | 3325.1 | 273.0 | 93.6 | 200.0 | 107.0 | 211.0 | 330.0 | 38.0 |
| M100 |
|
| 103.0 | 210.0 | 114.0 | 218.0 | 345.0 |
|
| M105 |
|
|
|
|
|
|
|
|
HL15-10 | M110 | 3834 | 308.0 | 112.0 | 225.0 | 120.0 | 228.0 | 365.0 | 49.0 |
| M115 |
|
|
|
|
|
|
|
|
